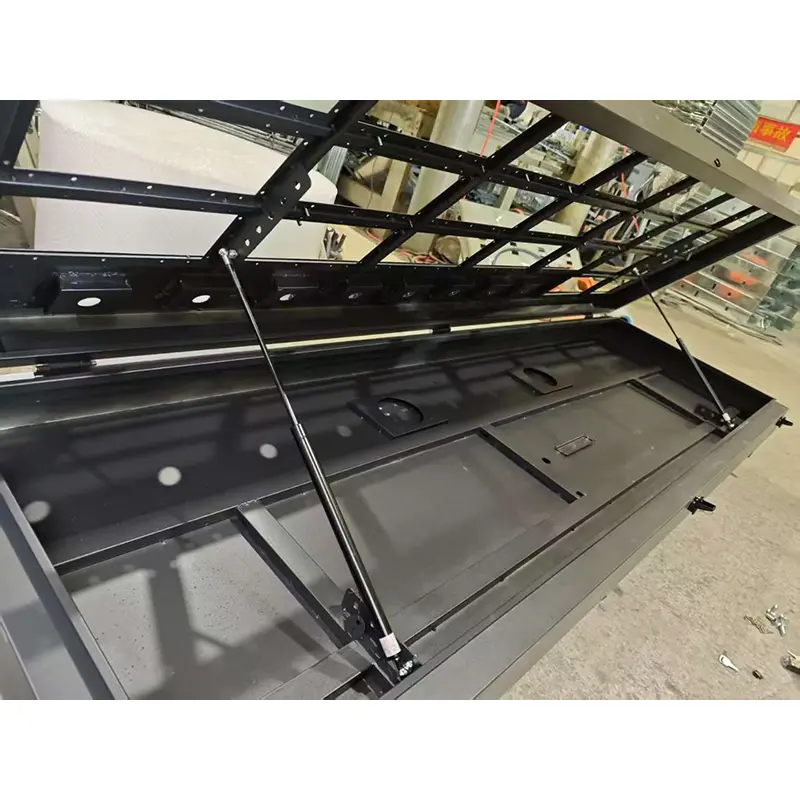

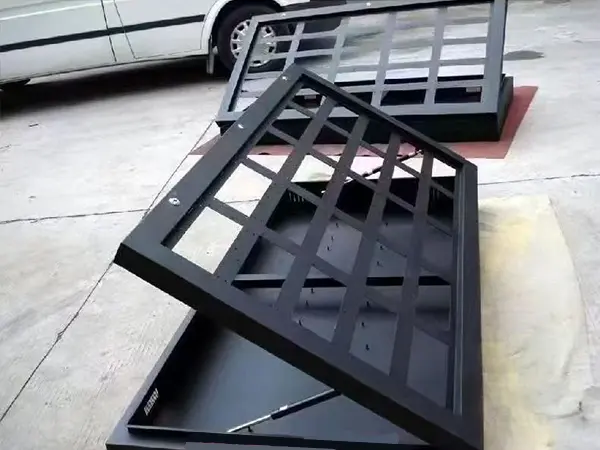

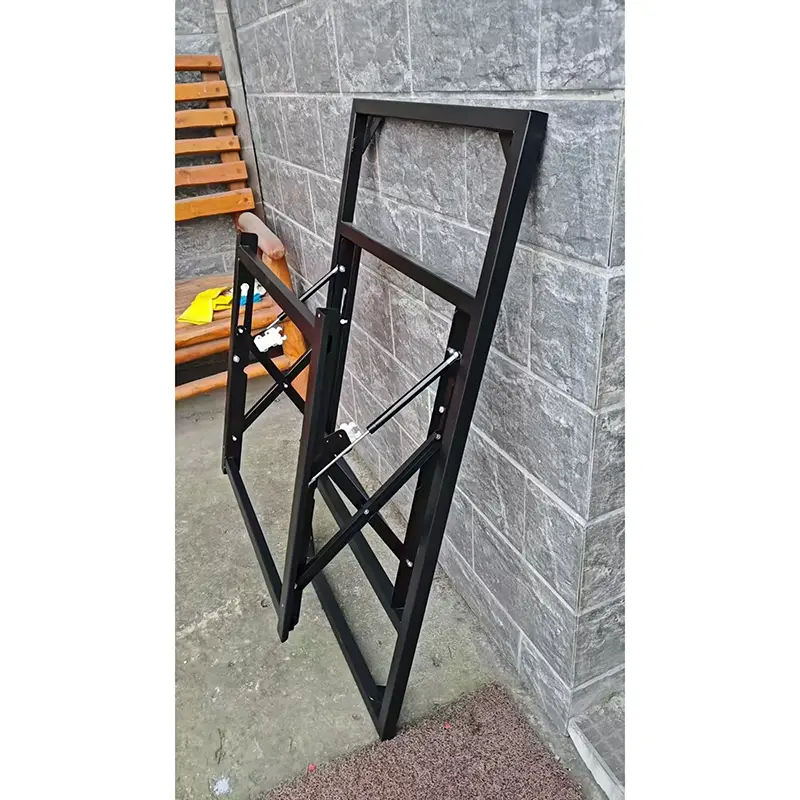

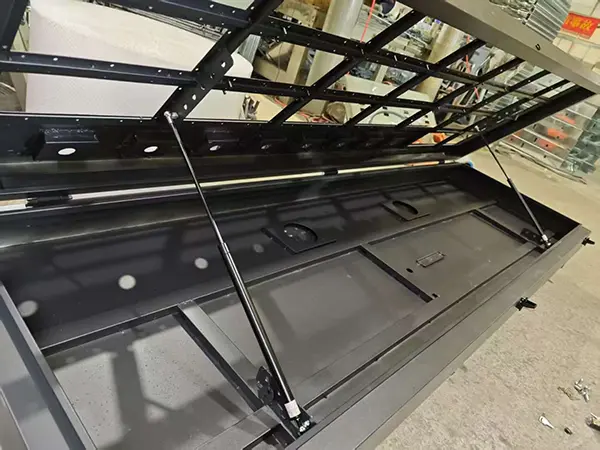

Plechový hydraulický mechanický podpěrný stojan

Plechový hydraulický mechanický podpěrný stojan je podpěrné zařízení s plechovým hlavním tělem integrovaným s hydraulickými zvedacími funkcemi. Je široce používán ve scénářích vyžadujících vysokou tuhost, rovinnost a přesnost mikroúprav, jako jsou přesné obráběcí stroje, testovací zařízení, automatizované výrobní linky a lékařské zobrazovací zařízení.

Ve srovnání s tradičními svařovanými podpěrami z lité nebo profilové oceli se plechové stojany vyznačují nízkou hmotností, elegantním vzhledem, flexibilním designem a atraktivní povrchovou úpravou. Stojan je poháněn hydraulickými válci a umožňuje jemné výškové nastavení nosné plošiny. Ve spojení s přesnými vodícími lištami nebo vodícími sloupky zaručuje svislost a stabilitu při zvedání.

Proč si vybrat náš plechový hydraulický podpěrný stojan

Materiál a konstrukční vlastnosti

Hlavní tělo je tvořeno ohýbáním jediného ocelového plechu válcovaného za studena s rovnoměrnými a pevnými svary, které nabízejí mnohem lepší integritu než spojované rámy. Povrch je opatřen ochranným lakem ve spreji, který je odolný proti nárazům a oxidaci a není náchylný k poškrábání nebo rezivění při každodenním používání.

Vestavěné utěsněné hydraulické komponenty využívají špičkovou technologii těsnění, aby se zabránilo úniku pod tlakem. Pouzdra odolná proti opotřebení jsou instalována na pohyblivých spojích pro mírné tlumení zdvihu a tlačení. Síla je rovnoměrně rozložena po celé jednotce a rozšířená základna dále zvyšuje stabilitu umístění.

Výhody procesu

1.Tvořeno ohýbáním jednoho ocelového plechu válcovaného za studena pro snížení svarů

2.Dvojitá výztužná žebra na klíčových místech nesoucích napětí

3.Ohýbaná konstrukce dosahuje tuhosti blízké odlitkům při stejné hmotnosti

Srovnání s tradičními procesy

Technické parametry

Výhody produktu

1. Výkon s vysokými náklady:

Ve srovnání s litými nebo obráběnými podpěrami mají plechové konstrukce nízké náklady na formy a jsou ekonomické pro malosériovou výrobu.

2. Flexibilní design:

Přizpůsobitelné obrysy, otvory a výřezy pro vyhýbání se podle uspořádání zařízení zákazníka, vhodné pro nestandardní vybavení.

3. Operace šetřící práci:

Hydraulický posilovač umožňuje zvedání těžkých břemen pouze několika kilogramy ruční síly a nahrazuje tak těžkopádné seřizování šroubů.

4. Silná přizpůsobivost prostředí:

Stříkané nebo nerezové verze splňují požadavky na čistotu a antikorozní ochranu pro elektronický, lékařský a potravinářský průmysl.

5. Snadná údržba:

Standardní univerzální hydraulická těsnění; plechová konstrukce nemá žádné složité vnitřní součásti s nízkou poruchovostí.

Aplikační scénáře

Podpora zařízení pro řízení průmyslových dílen, zvedací umístění konferenčních velkoplošných obrazovek, nosné stojany výstavních expozic, držáky přístrojů strojoven, pevné rámy pro inteligentní terminály supermarketů, montáž multifunkčních displejů pro kanceláře.

Kroky instalace

✅Umístěte stojan na rovnou zem nebo základnu vybavení, upravte čtyři nožní podložky tlumící nárazy pro vyrovnání plošiny (použijte vodováhu).

✅Připojte hydraulická potrubí (elektrická čerpadla potřebují napájení), odvzdušněte vzduch: zvedněte a spusťte plný zdvih 2–3krát ručně nebo elektricky.

✅Zvedněte cílové zařízení nebo obrobky na plošinu, upevněte pomocí T-drážek nebo závitových otvorů.

✅Zvedněte do cílové výšky pomocí ručního kola nebo tlačítek, zavřete pojistný ventil nebo utáhněte mechanickou pojistnou matici.

✅Zkontrolujte potopení plošiny; uvést do provozu, pokud během 30 minut nedojde ke zjevnému poklesu.

Poznámky k uvedení do provozu

.Pro první použití je povinné odvzdušnění, jinak se zvedání může zaseknout nebo otřást.

.Potvrďte, že napájecí napětí odpovídá elektrickým modelům (220V / 380V).

.Utáhnout všechny upevňovací šrouby zařízení, aby se zabránilo posunutí.

.První výměna hydraulického oleje: po 500 hodinách provozu.

.Pravidelná kontrola: Každé 3 měsíce kontrolujte hladinu hydraulického oleje a těsnicí díly.

Zásadní rozdíly od tradičních litých / svařovaných podpěr

Často kladené otázky (FAQ)

Q1: Je plechová hydraulická podpěra dostatečně pevná ve srovnání s litými podpěrami?

Odpověď: Při rozumném ohýbání a konstrukci výztužných žeber dosahuje plech tuhosti blízko odlitků při stejné hmotnosti. Plně uspokojí zatížení od 300 kg do 2 tun. Pro zatížení přesahující 3 tuny se doporučují svařovaná profilová ocel nebo litá řešení.

Q2: Lze přizpůsobit nestandardní velikosti nebo tvary?

A: Ano. Poskytneme 3D výkresy nebo ručně kreslené skici, dokončíme rozvin plechu a ověření pevnosti. Konvenční přizpůsobená dodací lhůta je 7–15 dní.

Q3: Je třeba provádět pravidelnou kalibraci?

Odpověď: Po počáteční instalaci a vyrovnání kontrolujte pouze vodorovnou úroveň každých půl roku bez silného nárazu. Pro hydraulický systém není nutná žádná speciální kalibrace.

Q4: Jak dlouho trvá úplná montáž?

Odpověď: Komponenty jsou jasně klasifikovány; úplnou montáž lze rychle dokončit podle pokynů k montáži.
