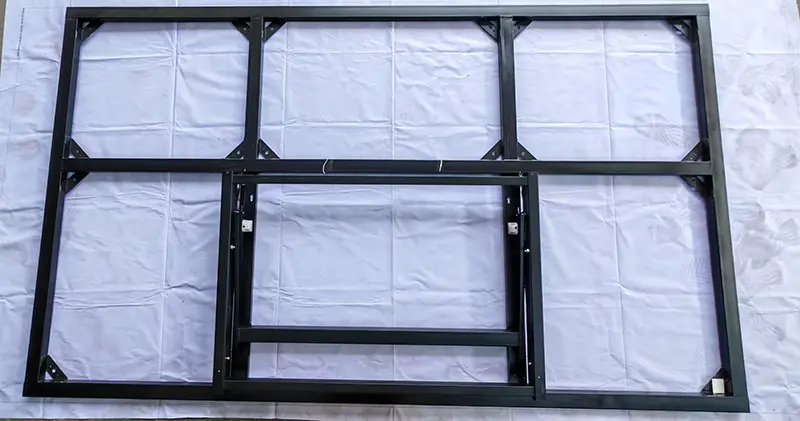

Vertikální hydraulický držák LCD 100 palců

100palcový vertikální hydraulický držák LCD je mimořádně odolný nosný systém určený pro 100palcové obří LCD obrazovky (také kompatibilní s modely 102/105 palců). Na rozdíl od držáků pro 98palcové a menší obrazovky váží holá 100palcová obrazovka obvykle přes 130 kg a je vysoká téměř 2,2 metru, což nelze bezpečně podepřít samotnou montáží na stěnu. Tento produkt se vyznačuje hybridní konstrukcí kombinující pomocnou nosnou stěnu a podlahovou podporu. Většina vertikálního zatížení se přenáší na zem, zatímco stěna slouží pouze k zabránění převrácení a upevnění polohy.

Materiály a řemeslné zpracování

1. Hlavní rám:

Zesílené a rozšířené ocelové plechy válcované za studena s výztužnými žebry pro vyšší nosnost a odolnost proti kroucení bez deformace.

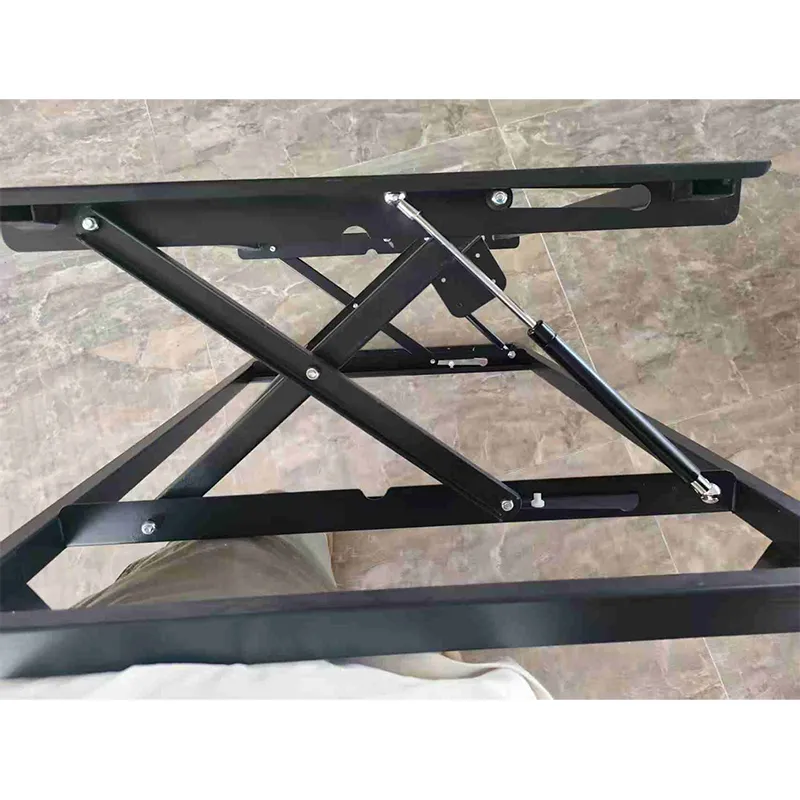

2. Hydraulický systém:

Duální hydraulické tlumicí komponenty průmyslové třídy nabízejí rovnoměrnou podporu, hladké zvedání a tiché tlumení.

3. Sestava závěsné desky:

Vlastní rozšířená vertikální závěsná deska VESA pro 100palcové obrazovky, kompatibilní se standardními montážními otvory pro velké displeje.

4. Bezpečnostní ochrana:

Několik západek proti pádu a protiskluzové pryžové podložky tlumící nárazy, aby se zabránilo náhodnému pádu.

5. Upevňovací kování:

Národní standardní zesílené a prodloužené rozpěrné šrouby pro rovnoměrné rozložení napětí ve stěně pro pevnější instalaci.

Výhody produktu

1. Přizpůsobeno pro obří obrazovky:

Optimalizováno výhradně pro 100palcovou vertikální montáž, stabilnější a lépe uchycené než univerzální držáky.

2. Hydraulický systém šetřící práci:

Snadné nastavení pro ochranu obrazovky a jejích portů.

3. Nízké náklady na údržbu:

Rychle rozebíratelné provedení ovladatelné bez profesionálních techniků.

4. Úspora místa:

Vertikální design obepínající stěnu s minimálním horizontálním půdorysem, ideální pro haly, chodby a výstavní síně.

5. Široká použitelnost:

Pracuje pro konference, výstavy, nákupní centra, nemocnice, vládní úřady, mediální průmysl a další.

Srovnání nákladů na provoz a údržbu s tradičními držáky

Požadavky na stěnu a specifikace instalace

Kritické bezpečnostní varování

100palcová obrazovka váží více než 90 kg. Nesprávné typy stěn mohou způsobit pád obrazovky, což může mít za následek ztrátu majetku a zranění osob.

Povolené typy stěn (všechny požadavky musí být splněny současně)

Zakázané typy stěn (přísně zakázána instalace)

Požadované nástroje a počet instalátorů

Kroky instalace

1. Kontrola stěny: Ujistěte se, že stěna je pevný beton nebo cihla s kvalifikovanou tloušťkou.

2. Umístění a značení: Pomocí laserové vodováhy nakreslete svislou středovou čáru a označte 8 bodů vrtání.

3. Vrtání a čištění otvorů: Vyvrtejte otvory v hloubce ≥100 mm elektrickým kladivem, odstraňte nečistoty a vložte expanzní trubky M10.

4. Upevnění základny: Namontujte základnu na stěnu, utáhněte 8 rozpěrných šroubů krok za krokem a zkontrolujte svislost.

5. Instalace závěsné desky VESA: Připevněte rozšířenou desku VESA na zadní stranu 100palcové obrazovky (kompatibilní se vzory otvorů 600×400, 800×600, 900×600).

6. Přípravy na zavěšení obrazovky: Zkontrolujte hydraulické tyče a bezpečnostní západky; upravte zvedací plošinu na instalační výšku.

7. Montáž clony: Dva pracovníci zvednou clonu, zatímco jeden operátor vede háky tak, aby byly zarovnány se štěrbinami v základně, a pomalu je spouštějí.

8. Bezpečnostní západky zámku: Postupně upevněte hlavní přezky, boční bezpečnostní zámky a ručně točené šrouby proti překlopení.

9. Správa a nastavení kabelů: Veďte kabely do magnetického prostoru pro kabely a nastavte úhel naklonění do optimální polohy pro sledování.

10. Závěrečná kontrola: Zatřeste obrazovkou, abyste se ujistili, že není uvolněná, a zkontrolujte všechny západky.

Použitelné scénáře

Kancelář společnosti

Velké obrazovky konferenčních místností, uvítací displeje na recepci, výstavní stěny firemní kultury

Komerční displej

Reklamní obrazovky v nákupních centrech, ukázky na výstavách značek, obrazovky na digitální plakáty obchodů

Vládní a veřejné služby

Obrazovky s informacemi ve vládních sálech, obrazovky s průvodcem v nemocnicích, obrazovky s pokyny pro výstaviště

Média a živé vysílání

Vertikální obří obrazovky pro živé vysílání krátkého videa, zobrazení vlastního mediálního obsahu, informační obrazovky studia

Vzdělávání a školení

Obrazovky školních bulletinů, ukázkové obrazovky školicích místností, interaktivní displeje pro školicí instituce

FAQ

Q1: Jaká je maximální nosnost tohoto 100palcového vertikálního držáku?

Odpověď: Vyrobeno ze zesílených rozšířených ocelových plátů a dvojité hydraulické podpory, jeho maximální zatížení dosahuje 130 kg, plně pokrývá hmotnost všech typů 100palcových velkých obrazovek.

Otázka 2: Překlopí se vertikálně namontovaná 100palcová obrazovka dopředu kvůli posunutému těžišti?

Odpověď: Přijímá speciální gravitační strukturu s předpětím zezadu se dozadu posunutými závěsnými deskami pro přesun nákladu dovnitř, čímž se eliminuje naklánění dopředu a deformace hran.

Q3: Jaká je vzdálenost mezi obrazovkou a stěnou po vertikální instalaci?

Odpověď: Mezera mezi stěnami je pouze 60 mm–85 mm, ultratenká a prostorově úsporná s elegantním, minimalistickým vzhledem.

Q4: Je držák náchylný k deformaci během přepravy?

Odpověď: Vyznačuje se integrovanými lisovanými konstrukčními díly, plně vyztuženým obalem a tvrdou ochranou rohů, se silnou odolností proti stlačení a pádu, aby se zabránilo deformaci při přepravě.

Q5: Jak skrýt kabely a přidat nové dráty později?

Odpověď: Držák je dodáván s vestavěnou magnetickou přihrádkou na kabel (60 cm Š×120 cm V×4 cm H), která pojme 4 kabely HDMI, 2 napájecí kabely a 2 síťové kabely. Kryt je magneticky připevněn a lze jej otevřít bez použití nářadí. Přidání nebo výměna kabelů: zatažením otevřete kryt, vložte nové kabely dovnitř a zavřete kryt – odstranění obrazovky není nutné.

Q6: Lze jej namontovat vodorovně? Podporuje horizontální nastavení úrovně?

Odpověď: Tento model podporuje pouze vertikální montáž se svou strukturou optimalizovanou pro vertikální rozložení gravitace obrazovky. Pokud je potřeba přepínat mezi horizontální a vertikální orientací, zakupte si náš otočný držák. Pro horizontální vyrovnání: kalibrujte pomocí laserové vodováhy během instalace základny; jemné horizontální nastavení (±2°) je k dispozici po montáži obrazovky.

Q7: Je držák nárazuvzdorný a vhodný pro oblasti náchylné k zemětřesení?

Odpověď: Prošel vibračními testy simulujícími frekvence zemětřesení o síle 8, bez pádu obrazovky nebo uvolněných západek. Přepážky proti zvednutí a protiskluzové pryžové podložky v provedení šestinásobného bezpečnostního zámku jsou speciálně optimalizovány pro prostředí s vibracemi. Platí pro seismické zóny včetně Japonska, Tchaj-wanu, Chile, Turecka a Kalifornie v USA.
